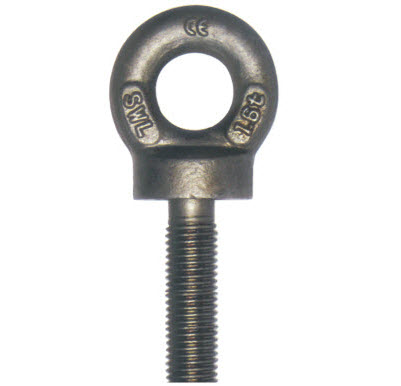

1. Рым болт удлиненный
Рым болт удлиненный.jpg Рым болт удлиненный схема.jpg
Размер Нагрузка по вертикальной оси, тн Размеры, мм
A B D E F G H
M10 0,25 10 22 7 15 9 20 178
M12 0,40 12 28 10 19 11 25 178
M14 0,50 14 36 12 24 14 32 178
M16 0,80 16 36 12 24 14 32 178
M18 1,00 18 43 14 28 17 38 178
M20 1,60 20 43 14 28 17 38 178
M22 1,60 22 43 14 38 17 38 178
M24 2,50 24 57 19 38 22 51 178
M30 4,00 30 71 24 48 28 64 178




2. Крюк скользящий (чокерный)

Крюк скользящий (чокерный).jpg                     Крюк скользящий (чокерный) схема.jpg
Размер, дюйм Рабочая нагрузка, тн Разрушаю щая нагрузка, тн Размеры, мм Вес, кг./шт.
Ø A B E L
3/8 - 1/2 1,6 8 17 50 71 21 132 0,68
5/8 2 10 22 63,5 79 23 152 1,21
3/4 3 15 28 69 103 29 170 1,99
1 5 25 32,5 85,7 105 38 213 4,18

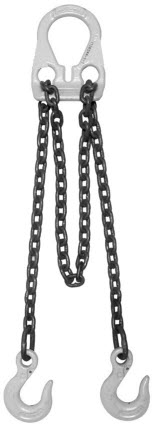

3. Звено съемное для цепных стропов

          Строп со съемным звеном (тип А)2.jpg

                           Съемное звено для цепных стропов (тип А) схема.jpg

Раз мер цепи, дюймы (мм) А, мм B, мм
7/32 (6мм) 50 50
9/32 (8 мм) 75 90
3/8 (10 мм) 80 100

Схемы строповки съемным звеном А.jpg
